同学！你已经成功点亮了屏幕并且能显示纯色，还用了DMA加速，这说明你的基础驱动已经非常扎实了。现在我们要让屏幕“说话”——显示字符和文字。这其实就像在屏幕上“画”出字母的形状，而字模工具就是帮我们把字母形状翻译成“点阵地图”的翻译官。
下面我会用最通俗的方式，一步步带你写出显示字符的代码，并且把原理讲透，让你不仅会抄代码，更明白为什么这么写。

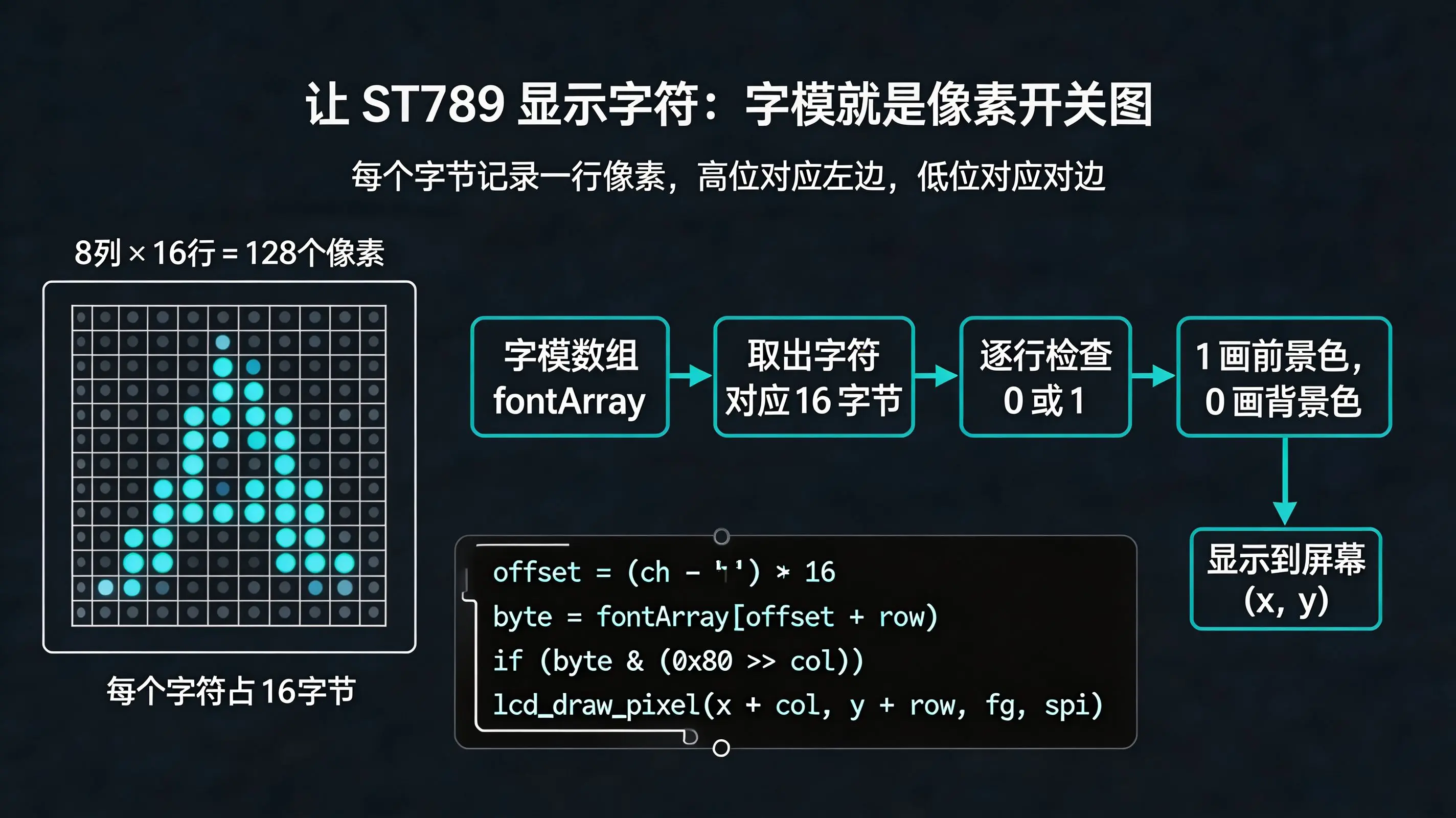

一、先理解字模是什么（像素小灯泡的开关图）

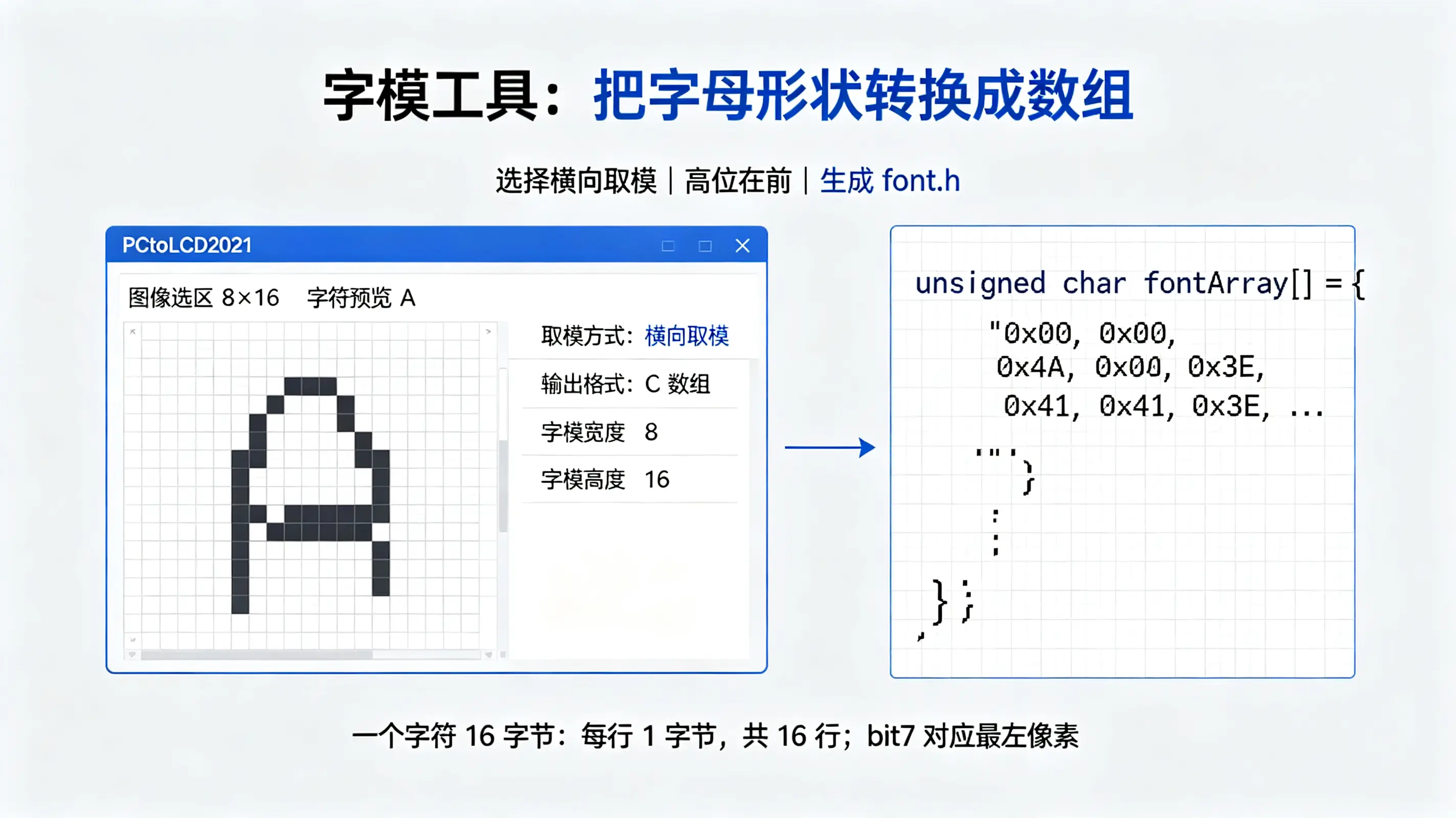

字模工具界面（.图）
想象一下，你的屏幕是由很多个微小的彩色小灯泡（像素）组成的。要显示一个字母“A”，我们需要决定哪些小灯泡亮（前景色），哪些不亮（背景色）。
字模文件就是一个“开关图”：它用二进制位（0或1）记录了每个位置的小灯泡是亮（1）还是灭（0）。
比如一个宽8像素、高16像素的字符，就是8列 × 16行 = 128个小灯泡，每个灯泡用1个bit表示，总共128bit = 16个字节。
你下载的 **PCtoLCD2021 工具生成的就是这种数组。你给的例子：
unsigned char fontArray[] =
{
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, // 空格
0x00,0x00,0x00,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x00,0x00,0x10,0x10,0x00,0x00, // '!'
...
};问题来了：这16个字节是如何对应到8×16个点的呢？
通常，字模工具采用 “列行式” 排列：
- 第一个字节表示 第0列 的从上到下的8个点（因为高度16，所以分上下两半，每列用2个字节，先上半8位，再下半8位？但这里宽度8，高度16，每个字符16字节，所以很可能是每列用2个字节（共8列），每列从上到下16个点。
- 但是观察'!'的第二个字节：
0x00,0x00,0x00,0x10,0x10,...，如果是每列2字节，那么第0列是0x00,0x00（全灭），第1列是0x00,0x10? 这不太像。更常见的格式是 “每列一个字节，但高度为8”，而高度16则用两行（上下各8像素）表示。
我们来看'!'的数据：
0x00,0x00,0x00,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x00,0x00,0x10,0x10,0x00,0x00如果按 每列一个字节（8位），需要16列才能表示16行，但宽度是8，所以不对。
如果按 每行一个字节（8位），需要16行，每行8位，正好16个字节。那么每个字节表示一行中8个像素的亮灭（从左到右）。
看'!'的数据：
- 第0行：0x00 -> 全灭
- 第1行：0x00 -> 全灭
- 第2行：0x00 -> 全灭
- 第3行：0x10 -> 二进制 00010000，也就是第4个像素亮（从0开始数第4位）
- 第4行：0x10 -> 同上
- ...一直到第9行都是0x10，说明中间有一条竖线。
- 第10行：0x00
- 第11行：0x00
- 第12行：0x10
- 第13行：0x10
- 第14行：0x00
- 第15行：0x00
所以很明显：每个字节表示一行（从上到下共16行），每个字节的8个位表示从左到右的8个像素。高位（bit7）对应最左边的像素，低位（bit0）对应最右边的像素。
这就是“横向取模”方式，非常直观。
二、如何显示一个字符（我们的作战计划）
2.1 认识ASCII码表
ASCII表：32～126(共95个)是字符(32是空格)，其中48～57为0到9十个阿拉伯数字。
| Bin (二进制) | Oct (八进制) | Dec (十进制) | Hex (十六进制) | 缩写/字符 | 解释 |
|---|---|---|---|---|---|
| 0000 0000 | 00 | 0 | 0x00 | NUL(null) | 空字符 |
| 0000 0001 | 01 | 1 | 0x01 | SOH(start of headline) | 标题开始 |
| 0000 0010 | 02 | 2 | 0x02 | STX (start of text) | 正文开始 |
| 0000 0011 | 03 | 3 | 0x03 | ETX (end of text) | 正文结束 |
| 0000 0100 | 04 | 4 | 0x04 | EOT (end of transmission) | 传输结束 |
| 0000 0101 | 05 | 5 | 0x05 | ENQ (enquiry) | 请求 |
| 0000 0110 | 06 | 6 | 0x06 | ACK (acknowledge) | 收到通知 |
| 0000 0111 | 07 | 7 | 0x07 | BEL (bell) | 响铃 |
| 0000 1000 | 010 | 8 | 0x08 | BS (backspace) | 退格 |
| 0000 1001 | 011 | 9 | 0x09 | HT (horizontal tab) | 水平制表符 |
| 0000 1010 | 012 | 10 | 0x0A | LF (NL line feed, new line) | 换行键 |
| 0000 1011 | 013 | 11 | 0x0B | VT (vertical tab) | 垂直制表符 |
| 0000 1100 | 014 | 12 | 0x0C | FF (NP form feed, new page) | 换页键 |
| 0000 1101 | 015 | 13 | 0x0D | CR (carriage return) | 回车键 |
| 0000 1110 | 016 | 14 | 0x0E | SO (shift out) | 不用切换 |
| 0000 1111 | 017 | 15 | 0x0F | SI (shift in) | 启用切换 |
| 0001 0000 | 020 | 16 | 0x10 | DLE (data link escape) | 数据链路转义 |
| 0001 0001 | 021 | 17 | 0x11 | DC1 (device control 1) | 设备控制1 |
| 0001 0010 | 022 | 18 | 0x12 | DC2 (device control 2) | 设备控制2 |
| 0001 0011 | 023 | 19 | 0x13 | DC3 (device control 3) | 设备控制3 |
| 0001 0100 | 024 | 20 | 0x14 | DC4 (device control 4) | 设备控制4 |
| 0001 0101 | 025 | 21 | 0x15 | NAK (negative acknowledge) | 拒绝接收 |
| 0001 0110 | 026 | 22 | 0x16 | SYN (synchronous idle) | 同步空闲 |
| 0001 0111 | 027 | 23 | 0x17 | ETB (end of trans. block) | 结束传输块 |
| 0001 1000 | 030 | 24 | 0x18 | CAN (cancel) | 取消 |
| 0001 1001 | 031 | 25 | 0x19 | EM (end of medium) | 媒介结束 |
| 0001 1010 | 032 | 26 | 0x1A | SUB (substitute) | 代替 |
| 0001 1011 | 033 | 27 | 0x1B | ESC (escape) | 换码(溢出) |
| 0001 1100 | 034 | 28 | 0x1C | FS (file separator) | 文件分隔符 |
| 0001 1101 | 035 | 29 | 0x1D | GS (group separator) | 分组符 |
| 0001 1110 | 036 | 30 | 0x1E | RS (record separator) | 记录分隔符 |
| 0001 1111 | 037 | 31 | 0x1F | US (unit separator) | 单元分隔符 |
| ==0010 0000== | ==040== | ==32== | ==0x20== | ==(space)== | ==空格== |
| 0010 0001 | 041 | 33 | 0x21 | ! | 叹号 |
| 0010 0010 | 042 | 34 | 0x22 | " | 双引号 |
| 0010 0011 | 043 | 35 | 0x23 | # | 井号 |
| ........ | ..... | ........ | ......... | ........ | ...... |
| 0111 1101 | 0175 | 125 | 0x7D | } | 闭花括号 |
| ==0111 1110== | ==0176== | ==126== | ==0x7E== | ==~== | ==波浪号== |
| 0111 1111 | 0177 | 127 | 0x7F | DEL (delete) | 删除 |

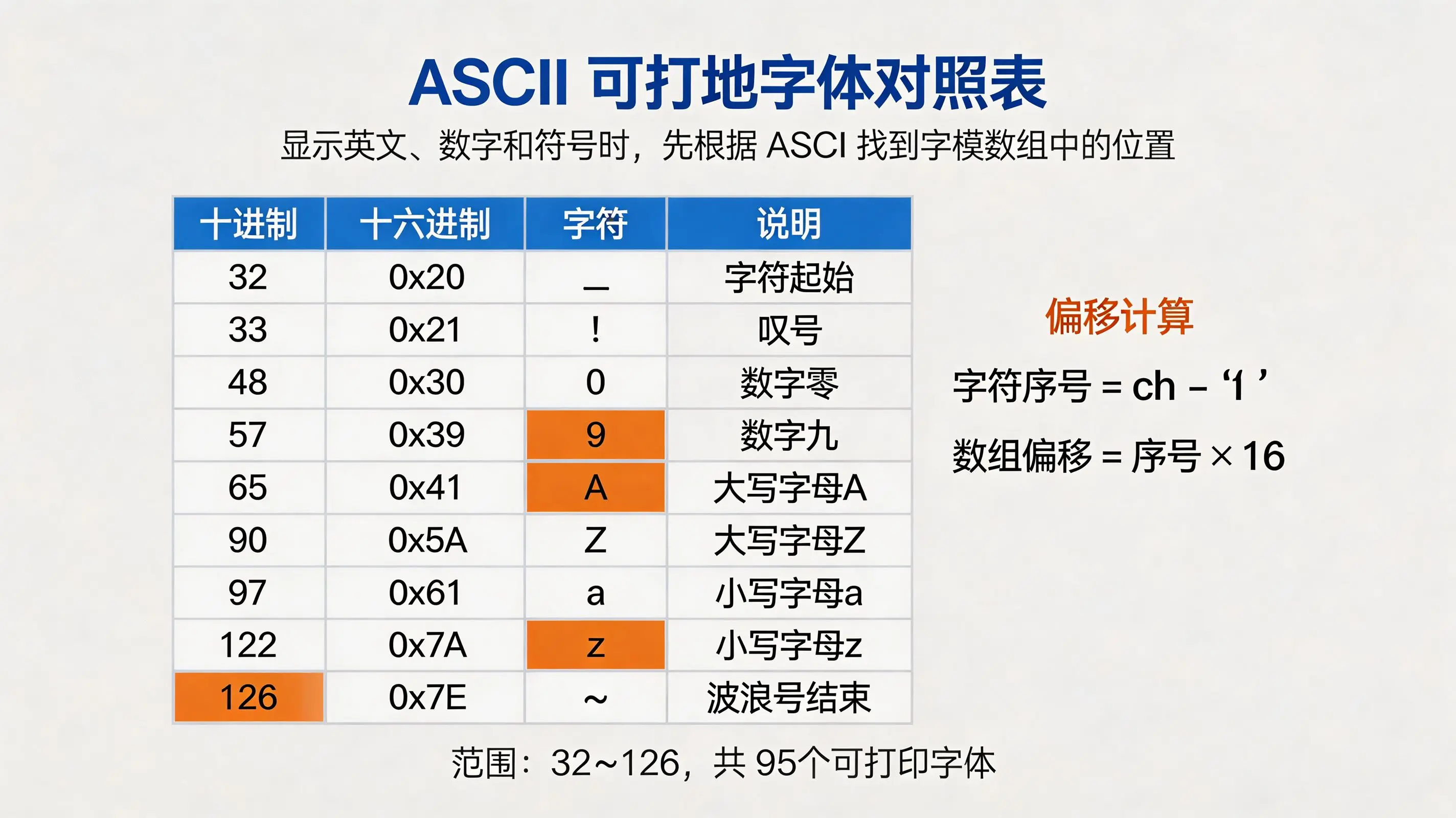

ASCII码表（.表格）
2.2 我们要在屏幕上指定位置（x, y）画一个字符，步骤是：
计算字符在字模数组中的起始位置
你的 idxArray 是" !"#$%&'...，空格是第一个字符（序号0），'!'是第二个（序号1）。所以字符 ch 的序号 = ch - ' '（因为空格ASCII码32，'!'是33，相减得1）。
每个字符占用16个字节，所以offset = (ch - ' ') * 16，然后从 fontArray[offset] 开始取16个字节。遍历这16个字节（即16行）
对于每一行row（0~15），取出该行的字节byte = fontArray[offset + row]。遍历该字节的8个位（即8个像素）
对于列col（0~7），检查byte的第col位（注意：最左边是最高位，即 bit7）。可以用byte & (0x80 >> col)判断该位是否为1。如果该位为1，就在屏幕位置 (x + col, y + row) 画前景色；否则画背景色（或者不画，保留背景）
你可以选择画背景色（如黑色）覆盖，也可以只画前景色（背景色事先清空）。初学者建议用“画点”函数，逐步来。循环结束后，这个字符就显示出来了。
三、编写代码（手把手）
第一步：把字模数据放到你的工程里
你可以把生成的数组复制到一个 .h 文件，比如 font.h，然后在 main.c 中 #include "font.h"。
注意：你生成的数组可能叫 fontArray 和 idxArray，确保它们的名称一致。

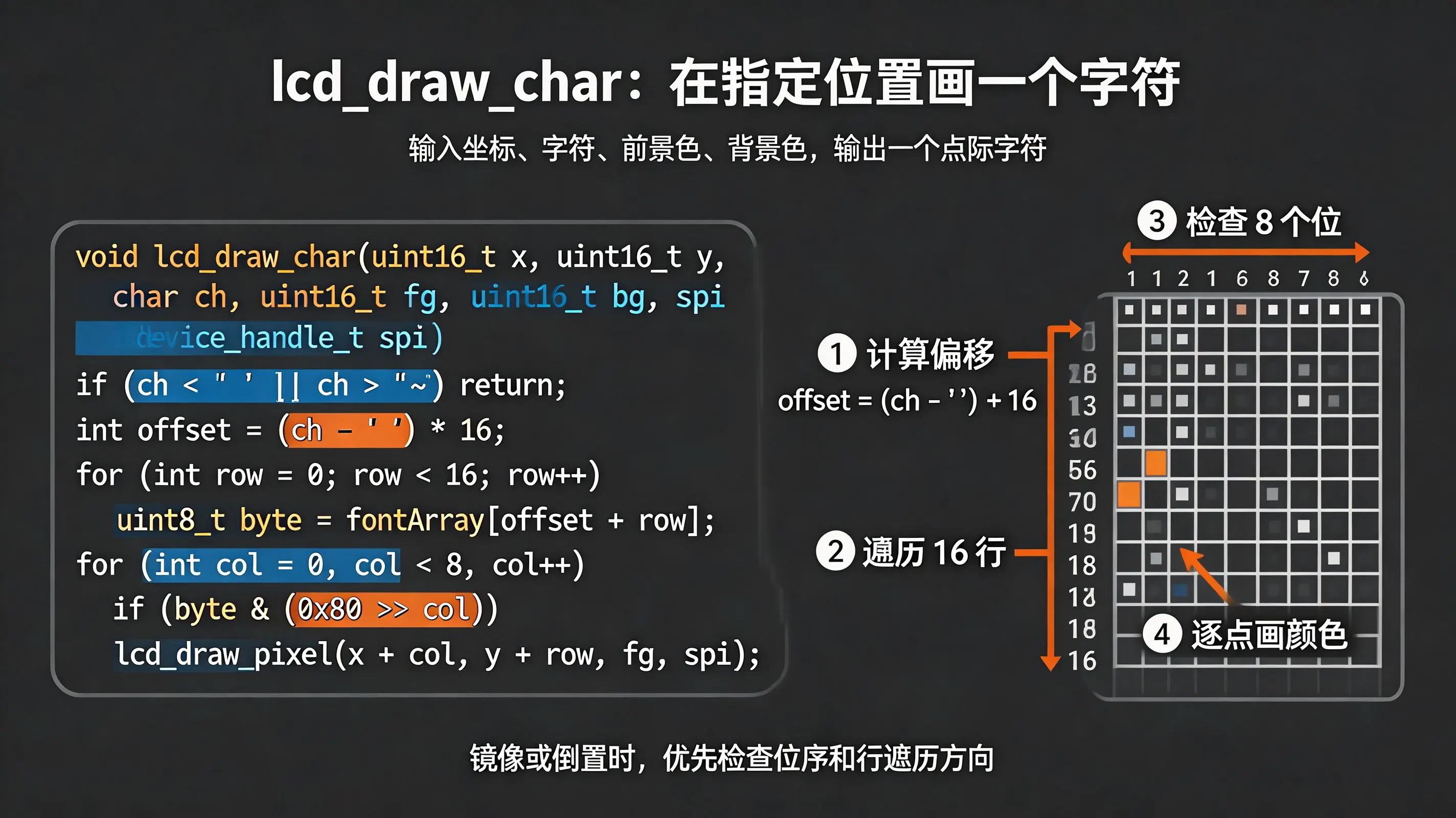

第二步：写一个绘制单个字符的函数
在 main.c 中添加如下函数：
/**
* @brief 在指定位置绘制一个字符（8x16像素）
* @param x 左上角x坐标（列）
* @param y 左上角y坐标（行）
* @param ch 要显示的字符，如 'A'
* @param fg 前景色（RGB565）
* @param bg 背景色（RGB565），如果你只想画前景，可以设为透明，但简单起见我们画背景
* @param spi SPI设备句柄
*/
void lcd_draw_char(uint16_t x, uint16_t y, char ch, uint16_t fg, uint16_t bg, spi_device_handle_t spi)
{
// 1. 检查字符是否在可打印范围内（32~126）
if (ch < ' ' || ch > '~') return;
// 2. 计算字符在字模数组中的偏移（每个字符16字节）
int offset = (ch - ' ') * 16;
// 3. 遍历16行
for (int row = 0; row < 16; row++) {
uint8_t byte = fontArray[offset + row]; // 取出这一行的位图
// 4. 遍历8列（从左到右）
for (int col = 0; col < 8; col++) {
// 判断该位是否为1：从最高位（bit7）开始，向右移位
if (byte & (0x80 >> col)) {
// 点亮：画前景色
lcd_draw_pixel(x + col, y + row, fg, spi);
} else {
// 熄灭：画背景色（如果你想保留背景，可以不画，但为了清晰我们画背景）
lcd_draw_pixel(x + col, y + row, bg, spi);
}
}
}
}解释：
0x80 >> col可以依次得到 0x80, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x01，分别对应第0~7位（高位到低位）。- 因为我们的字模是“横向取模”，每个字节的高位对应左边像素，所以这样用。

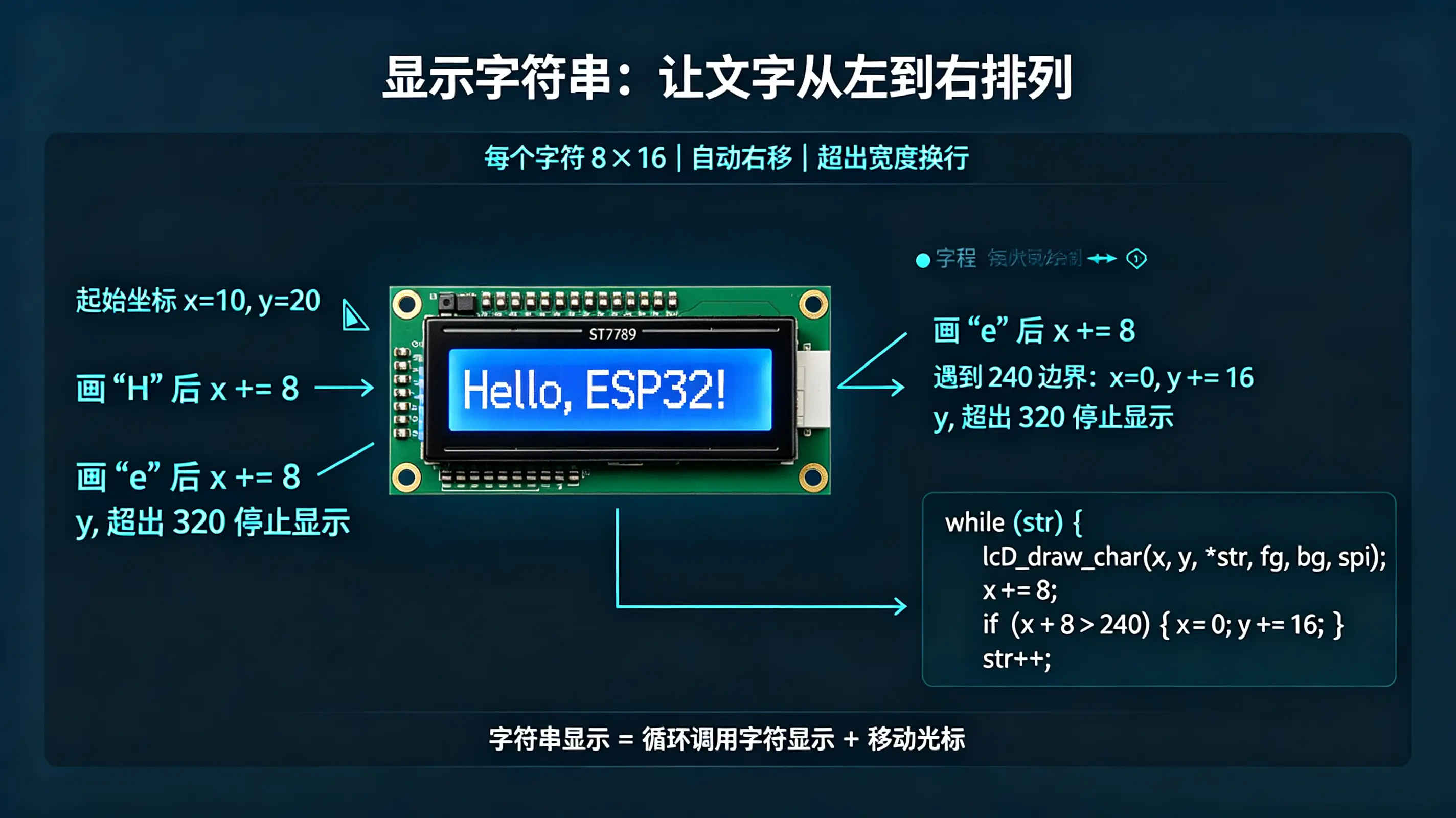

第三步：写一个显示字符串的函数
/**
* @brief 显示一个字符串，自动换行（简单版，不换行）
* @param x 起始x
* @param y 起始y
* @param str 字符串
* @param fg 前景色
* @param bg 背景色
* @param spi SPI句柄
*/
void lcd_draw_string(uint16_t x, uint16_t y, const char *str, uint16_t fg, uint16_t bg, spi_device_handle_t spi)
{
while (*str) {
// 如果字符超出屏幕宽度（假设240宽度，每个字符8像素，我们可以选择折行，但简单起见只画能显示的）
if (x + 8 > 240) {
// 换行：x回到0，y增加16（字符高度）
x = 0;
y += 16;
// 如果y超出屏幕高度则停止
if (y + 16 > 320) break;
}
lcd_draw_char(x, y, *str, fg, bg, spi);
x += 8; // 字符宽度8像素
// 可加一个像素的间隔，如 x += 9;
str++;
}
}
第四步：在 app_main 中调用
在你的 app_main 中，初始化屏幕后，调用显示字符串：
void app_main(void)
{
// ... 你的原有初始化代码（GPIO、SPI、st7789_init）...
// 清屏（可选），用黑色背景
lcd_fill_color_dma(0x0000, spi_device_handle); // 黑色
// 显示一句英文
lcd_draw_string(10, 20, "Hello, ESP32!", 0xFFFF, 0x0000, spi_device_handle);
lcd_draw_string(10, 50, "ABC 123", 0x07E0, 0x0000, spi_device_handle); // 绿色前景
// 保持显示
while (1) {
vTaskDelay(pdMS_TO_TICKS(1000));
}
}四、可能遇到的问题及调试
字符显示倒置或镜像
如果显示出来是反的（左右镜像），你可以调整位判断方向，比如用byte & (1 << col)而不是0x80 >> col；如果是上下颠倒，那就调整 row 的遍历顺序。但按照你的字模（每个字节高位对应左边），上述代码应该是正确的。背景色覆盖
我用了bg颜色画每个像素，这会导致字符显示在纯色背景上。如果你希望背景透明（即只画前景，背景不变），那就把else部分去掉，只画前景。但要注意屏幕原本可能有杂色，所以最好先清屏。性能问题
lcd_draw_pixel每画一个像素都要设置窗口并发送SPI数据，非常慢（显示一个字符需要 8×16=128 次SPI传输）。这只是教学用，让你理解原理。后续你可以优化：- 用DMA一次性发送一行的8个像素（甚至整行），类似你图片显示的方式。
- 或者先构建一个显存缓冲区，然后一次性DMA发送。

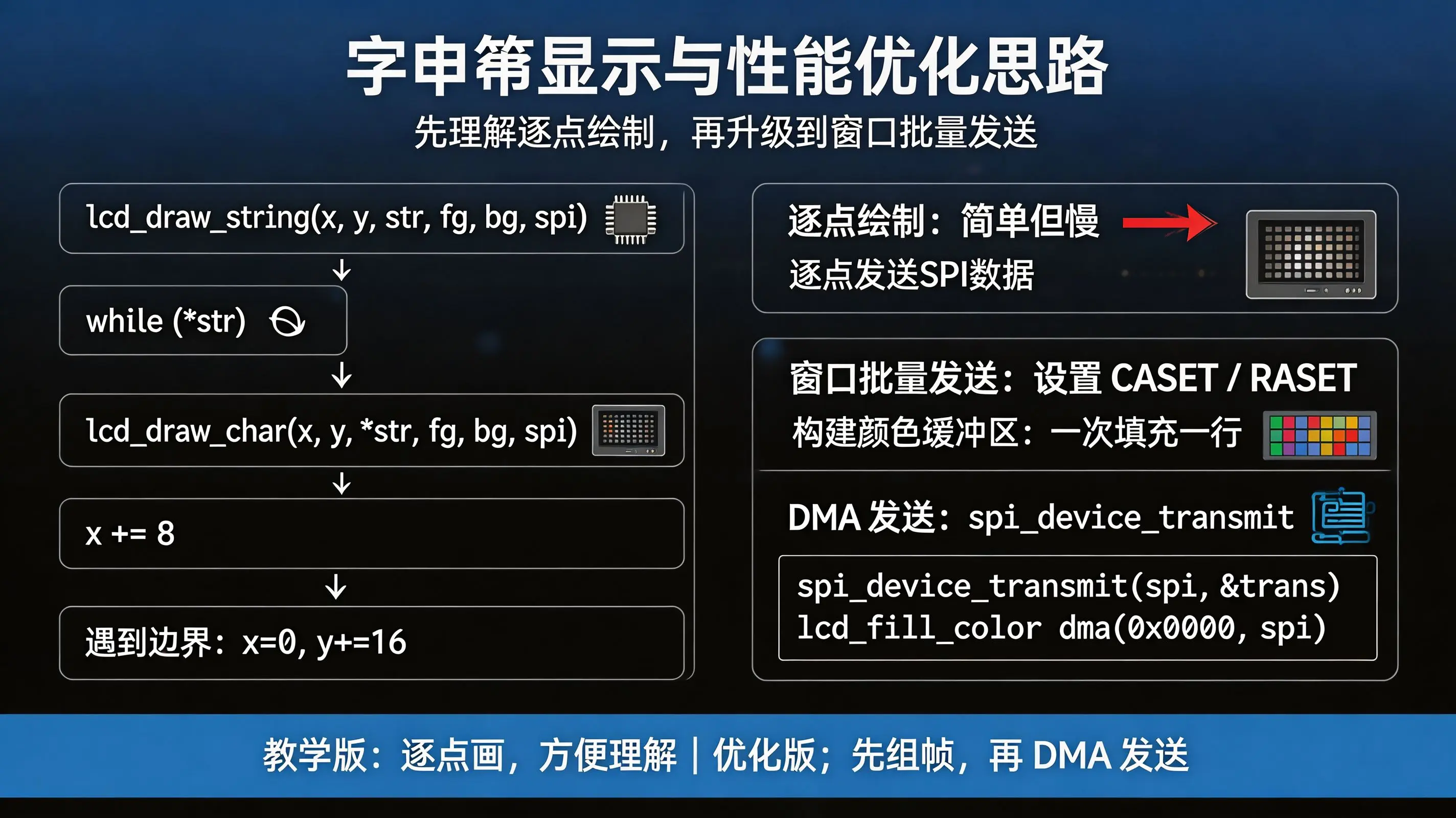

五、进阶优化思路（等你熟练后再看）
- 使用窗口+批量发送：比如画一个字符时，设置窗口为 (x, y) 到 (x+7, y+15)，然后像图片那样一次性发送 16×8×2 = 256 字节（每个像素2字节颜色）。需要把字模的位转换成颜色数据（前景色或背景色）。这比挨个画点快得多。
- 使用DMA：你可以分配一个缓冲区，填充好颜色数据，然后用
spi_device_transmit一次发送，就和显示图片一样。
但作为小白，先掌握逐个画点的方法，理解原理后再优化也不迟。
六、核心要点总结（形象比喻）
- 字模 = 一张“亮灭地图”，用二进制0/1记录每个小灯泡要不要亮。
- 显示字符 = 拿着这张地图，走到屏幕的某个位置，按照地图上每个点的指示，点亮或熄灭对应位置的灯泡。
- 偏移计算 = 找到你要的字符的地图在仓库（数组）里的位置，因为每个地图大小固定（16字节），所以用序号×16即可。
- 位操作 = 检查地图上某一点是1还是0，我们使用
&和移位来取出特定位。
现在，尝试把你的字模数组添加进去，编译烧写，看看屏幕上有没有出现“Hello, ESP32!”吧！如果出现乱码，检查字模格式（方向、位序）是否正确，调整一下位判断的方向即可。
加油！你已经从“点亮屏幕”进阶到“让屏幕说话”了！🎉
